Katılımcı, Winnovation Fikir Projesi Yarışması

Feray Karaca, Pınar Çintaş ve Tuğba Özgür'ün Winovate isimli projesi, Winnovation Fikir Projesi Yarışması için hazırladığı proje önerisi.

Her gün, direkt veya dolaylı yoldan, fiziksel ve görsel olarak temas kurduğumuz pencerelerin, hayatımızın vazgeçilmez bir parçası olduğu yadsınamaz bir gerçektir. ‘’Winovate’’ Projesi, pencereleri insan ve dünya arasında arayüz görevi gören elemanlar olarak tanımlar; Winnovation Fikir Projesi Yarışması’nı, günümüz sorunlarına geleceğe yönelik çözümler üreten bir aracı olarak değerlendirir ve değişen iklim koşulları, gelişen teknoloji ve hızla değişen kullanıcı beklentilerini odağına alarak pencere ve mekan tasarımını sürdürülebilir, akıllı ve esnek bir çerçevede ele alır.

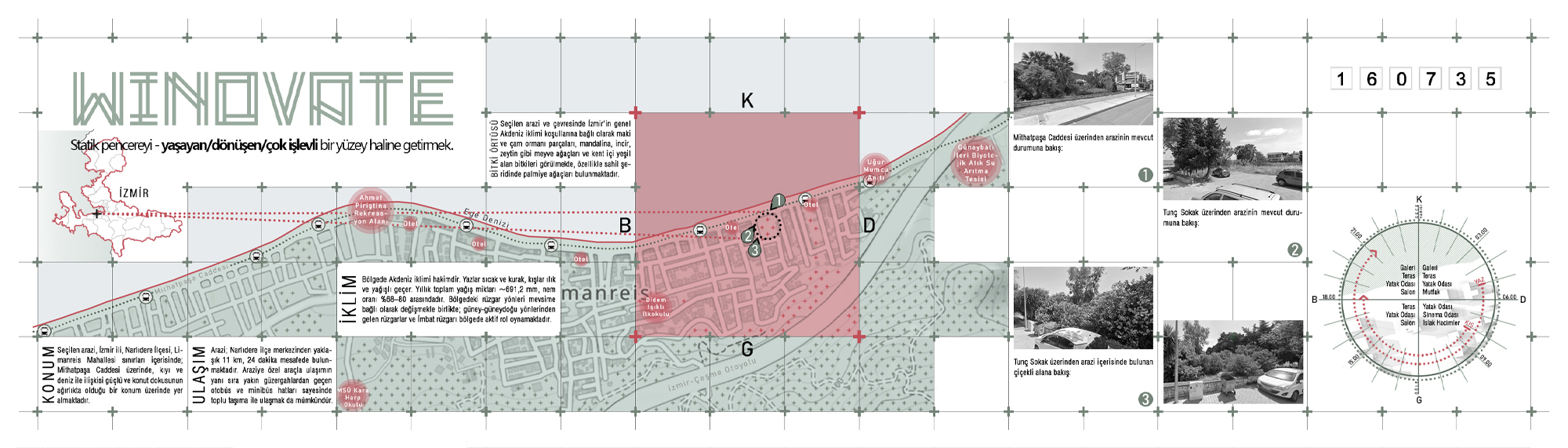

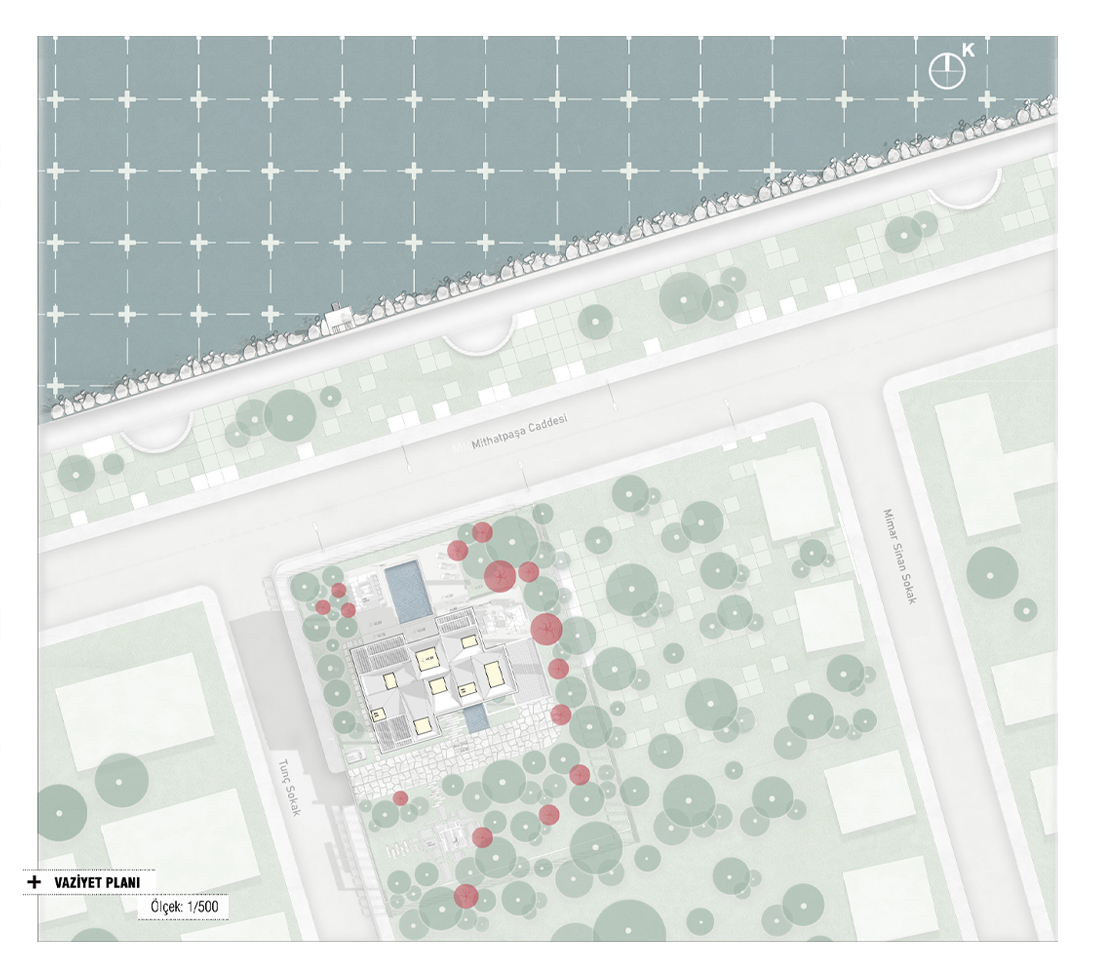

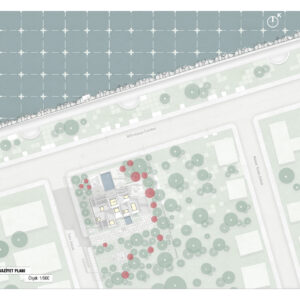

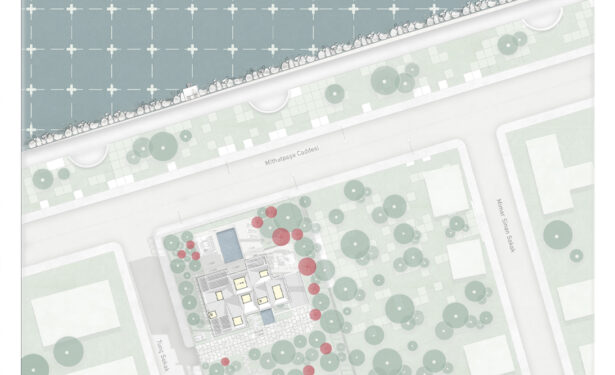

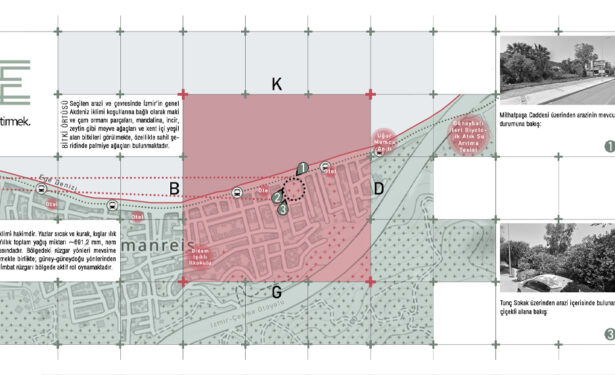

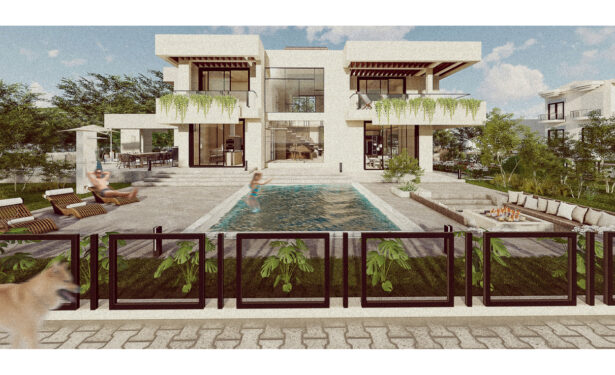

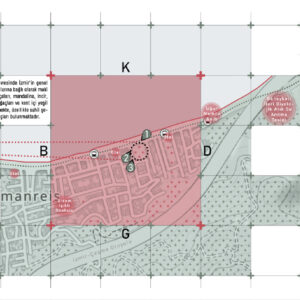

Yarışma için seçilen alan; İzmir il merkezine yaklaşık 25 kilometre mesafede, Narlıdere İlçesi, Limanreis Mahallesi sınırları içerisinde, 6058 ada 1 parsel numaralı arazide yer almaktadır. Sahil şeridi üzerinde; kıyı ve denizle ilişkisi güçlü, konut dokusunun ağırlıkta olduğu bir konumdadır. Bölgede cephe karakteri olarak balkon ve teraslar yaygın olarak kullanılmış, manzara vurgusu öne çıkarılmıştır. Seçilen arazide eğim bulunmasa da arazinin güneyinde, kuzeyden güneye doğru artan bir eğim söz konusudur. Araziye özel araçla veya yakın güzergâhlardan geçen otobüs ve minibüs hatlarıyla ulaşmak mümkündür.

Bölgede Akdeniz iklimi hakimdir. Yazlar sıcak ve kurak, kışlar ılık ve yağışlıdır. Yıllık yağış miktarı ~691,2 mm, nem oranı %68–80 arasındadır. Bölgedeki rüzgar yönleri mevsime bağlı olarak değişmekle birlikte, güney-güneydoğu yönlerinden gelen rüzgarlar öne çıkmaktadır. Denizden karaya doğru esen bir meltem türü olan İmbat rüzgarı da bölgede aktif rol oynamaktadır.

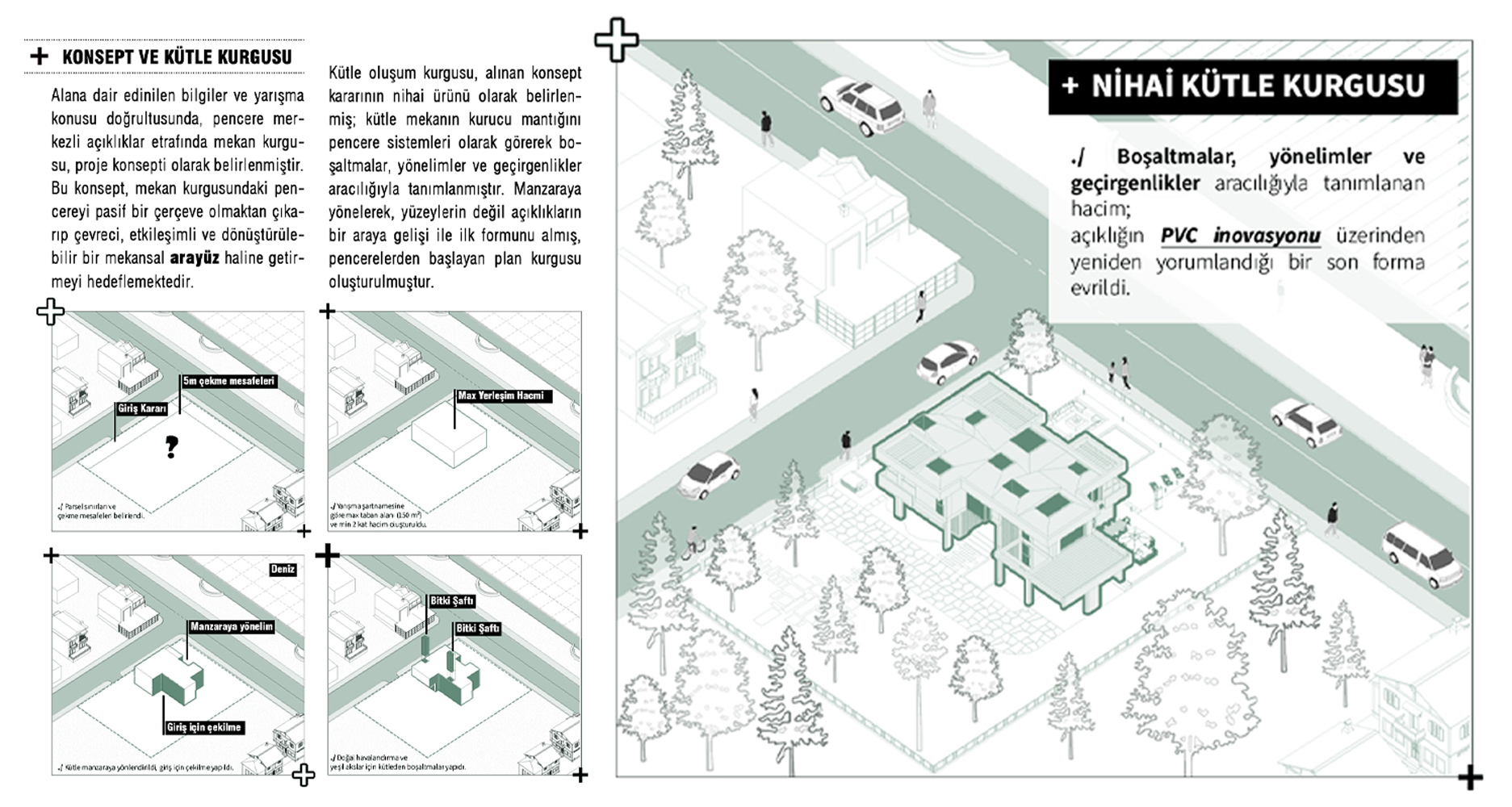

Alana dair edinilen bilgiler ve yarışma konusu doğrultusunda, pencere merkezli açıklıklar etrafında mekan kurgusu, proje konsepti olarak belirlenmiştir. Bu konsept, mekan kurgusundaki pencereyi; pasif bir çerçeve olmaktan çıkarıp çevreci, etkileşimli ve dönüştürülebilir bir mekansal arayüz haline getirmeyi hedefler.

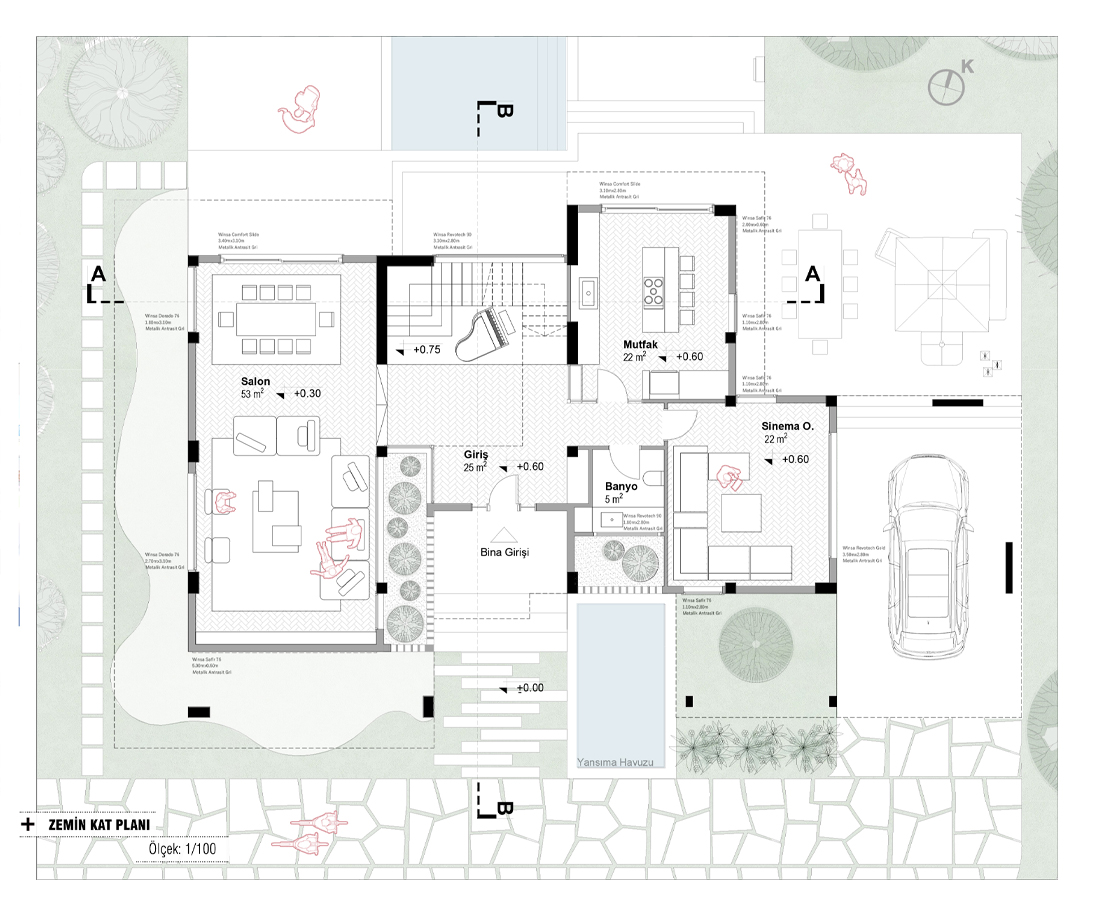

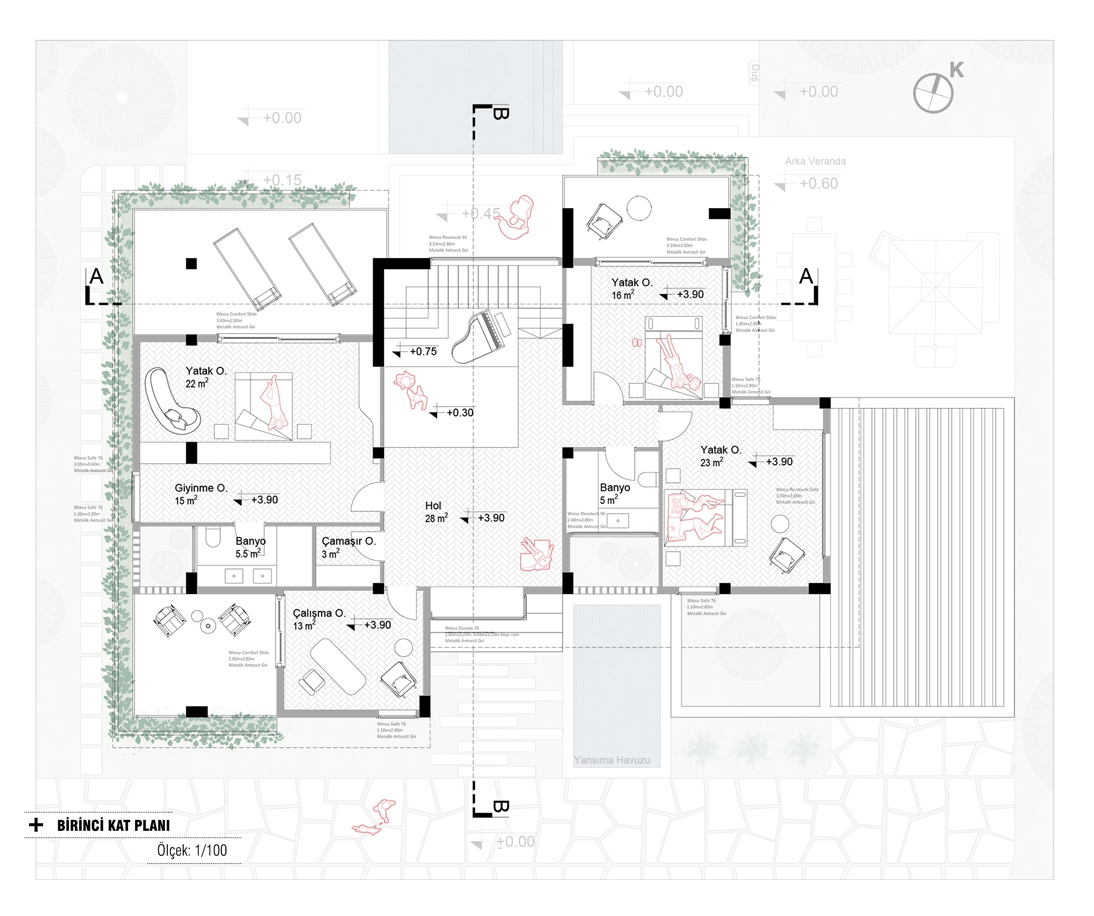

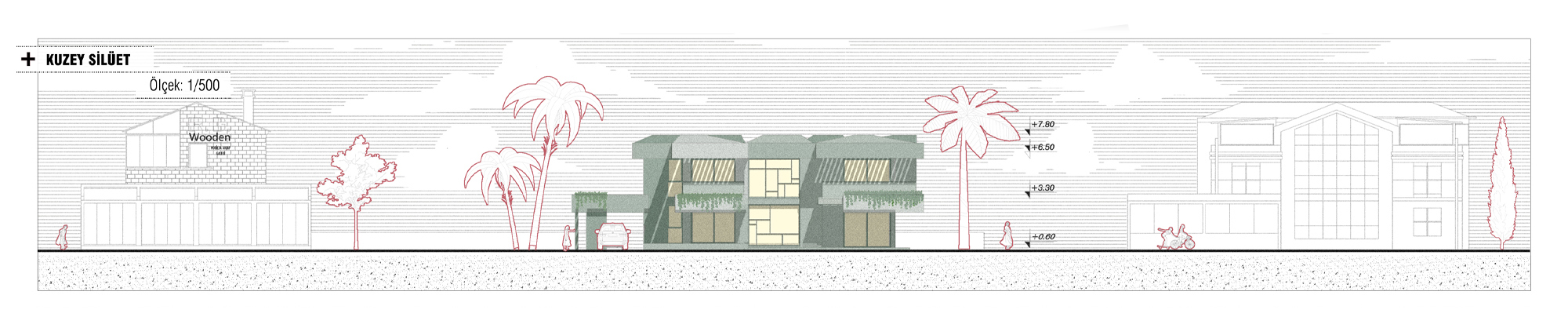

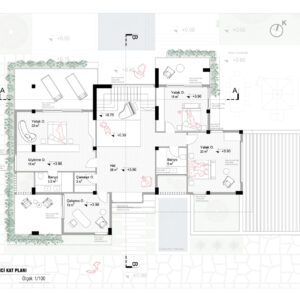

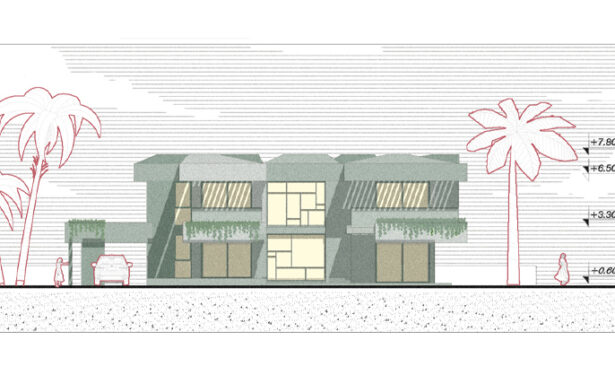

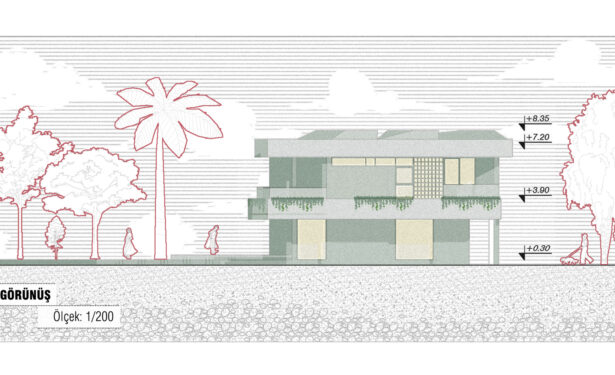

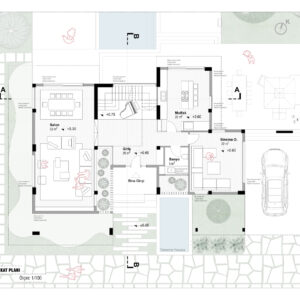

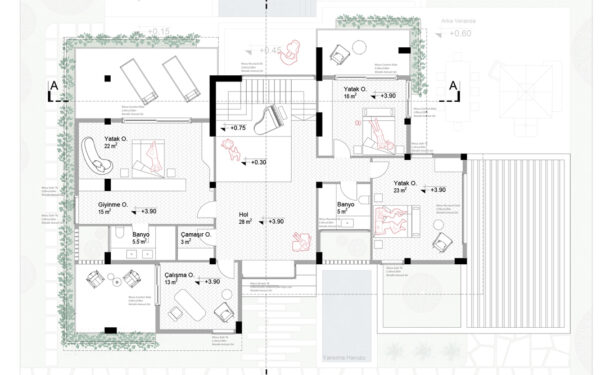

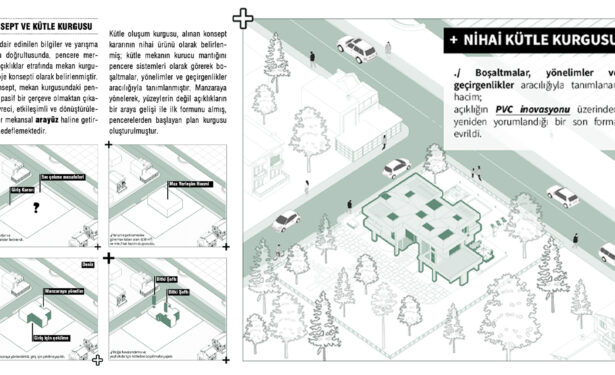

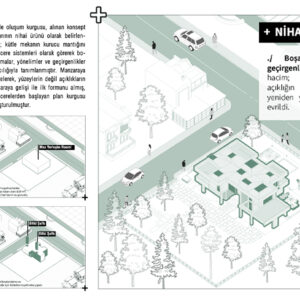

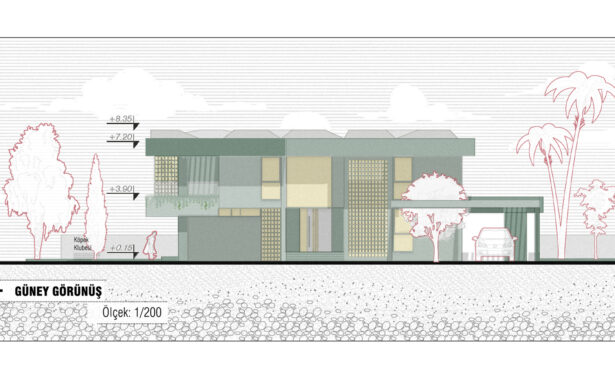

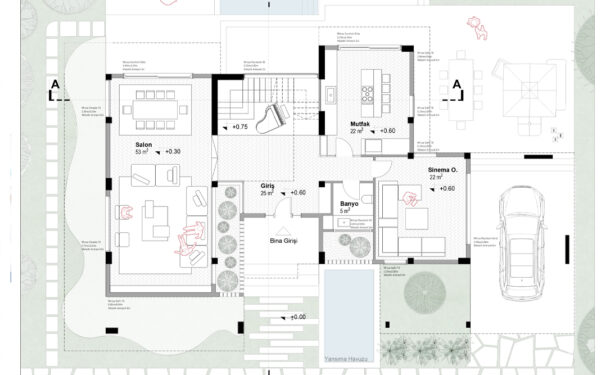

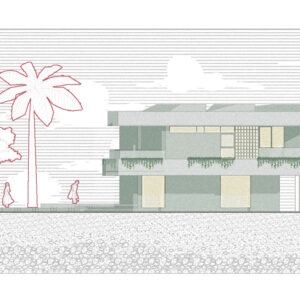

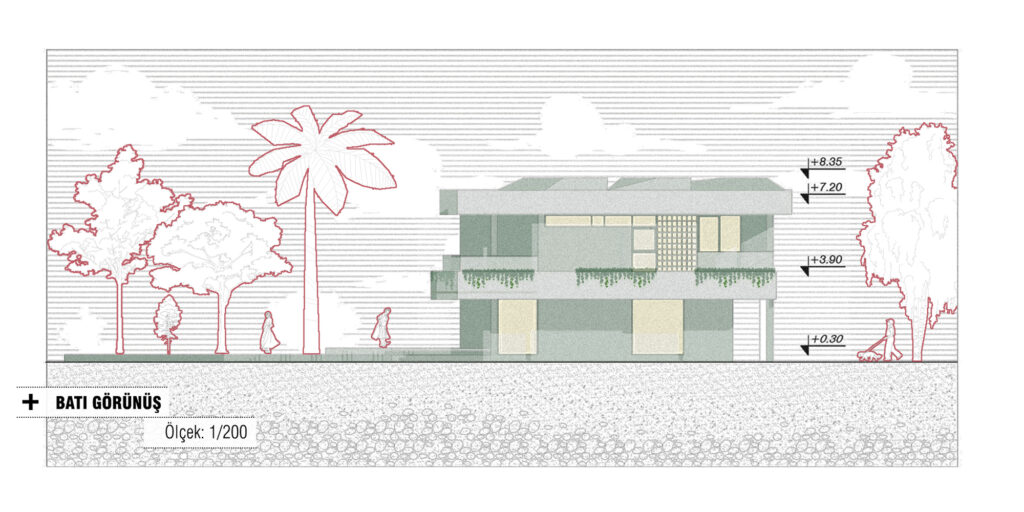

Kütle oluşum kurgusu, alınan konsept kararının nihai ürünü olarak belirlenmiş; kütle mekanın kurucu mantığını pencere sistemleri olarak görerek boşaltmalar, yönelimler ve geçirgenlikler aracılığıyla tanımlanmıştır. Manzaraya yönelerek, yüzeylerin değil açıklıkların bir araya gelişiyle ilk formunu almış, pencerelerden başlayan plan kurgusu oluşturulmuştur.

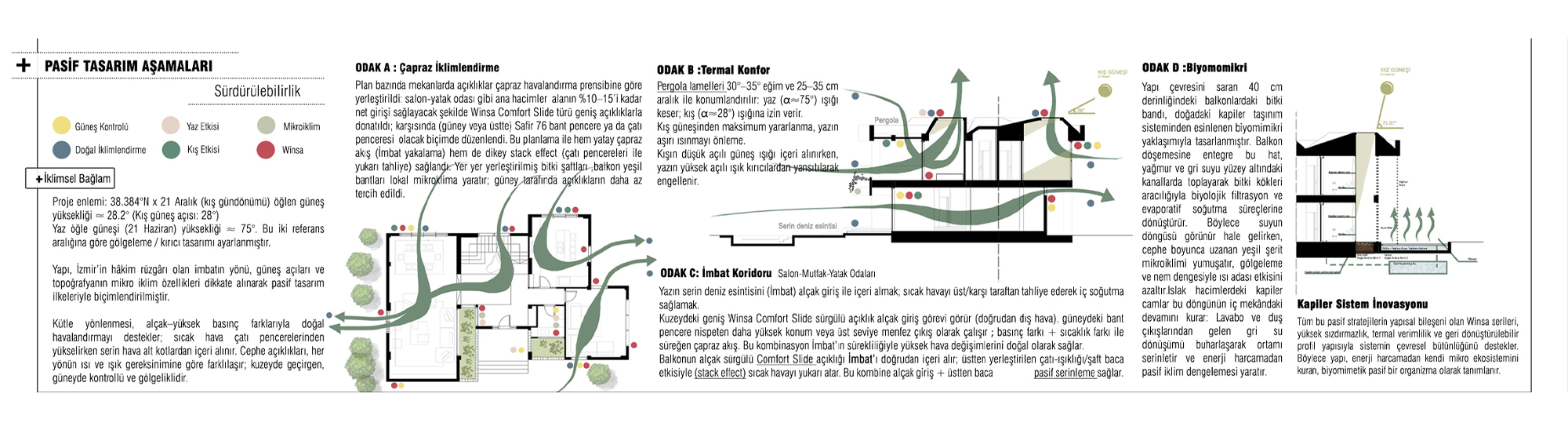

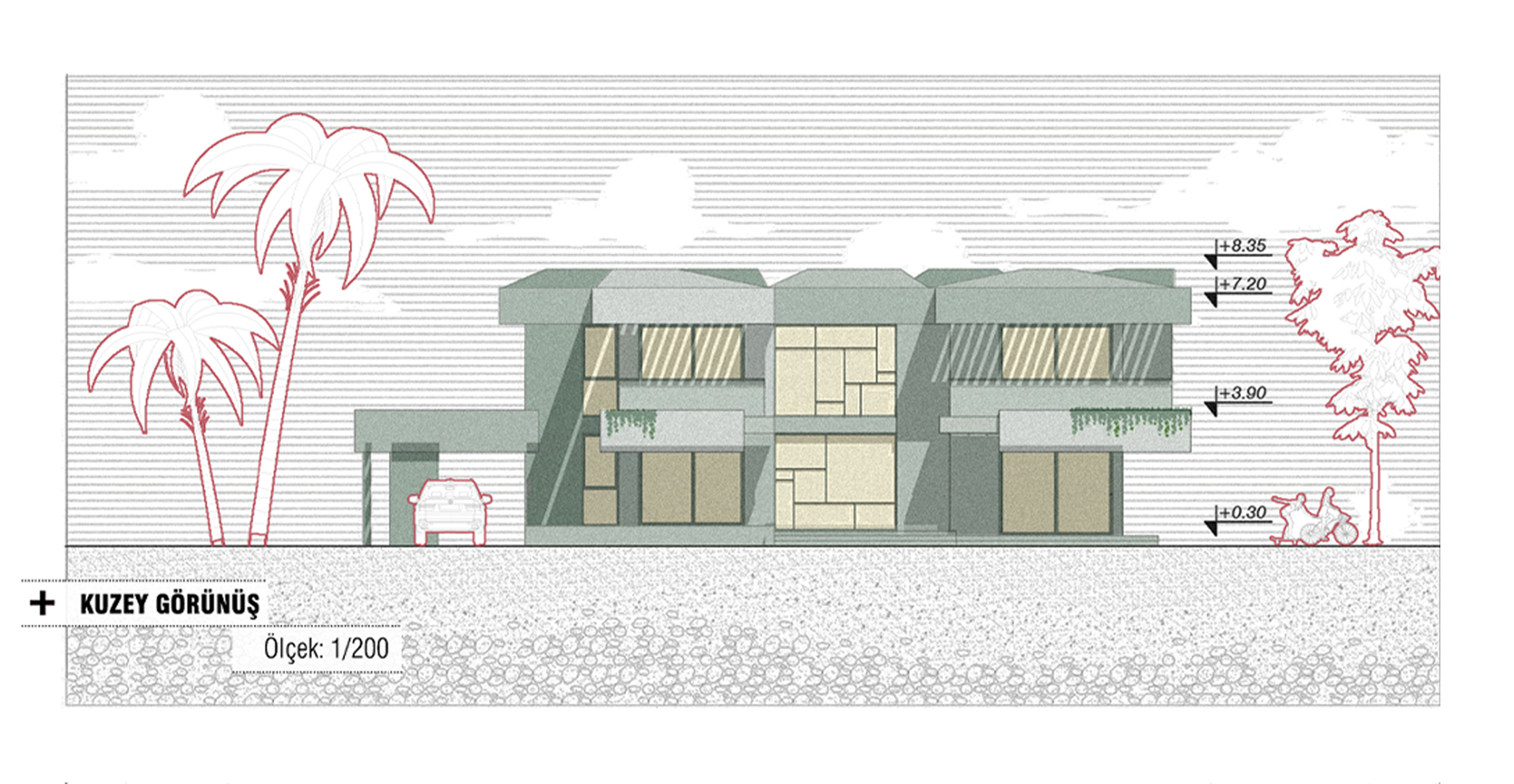

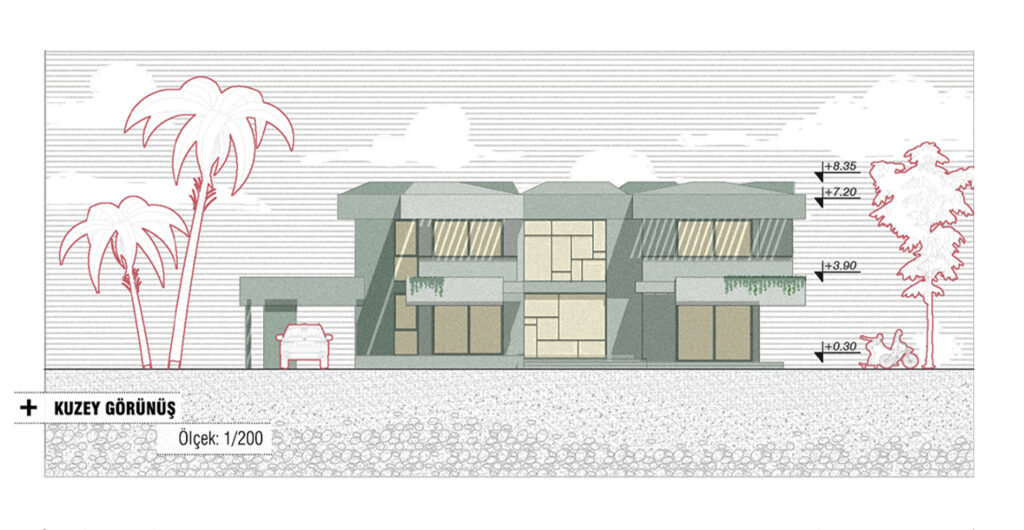

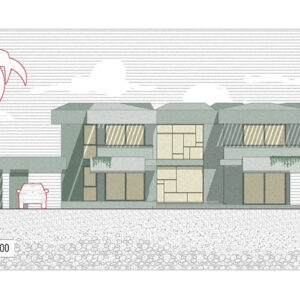

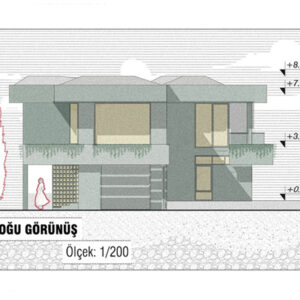

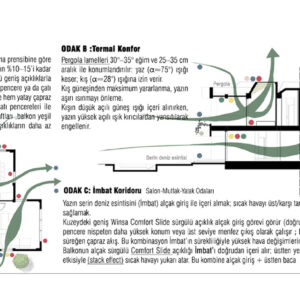

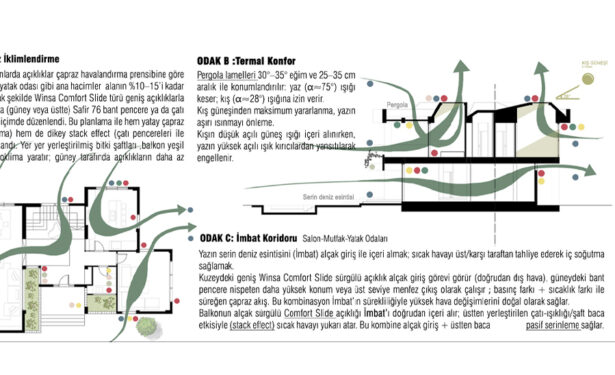

Yapı; imbatın yönü, güneş açıları ve topoğrafyanın mikroiklim özellikleri dikkate alınarak oluşturulmuş kütle ve mekan kurgusu ve önerilen inovasyonlar aracılığıyla pasif tasarım ilkeleriyle biçimlendirilmiştir. Kütle yönlenmesi, alçak-yüksek basınç farklarıyla doğal havalandırmayı destekler; sıcak hava, çatı pencereleri ve bant pencerelerden yükselirken serin hava alt kotlardan içeri alınır. Cephe açıklıkları, ısı ve ışık gereksinimine göre farklılaşır; kuzeyde geçirgen, güneyde kontrollü ve gölgeliklidir. Balkon bitki alanı buharlaşmayla mikroserinlik sağlar, cepheye düşen ısı yükünü azaltır. Kapiler cam sistemi, gri suyu yeniden kullanır. Tüm bu sistemlerin taşıyıcısı olan Winsa serileri, sızdırmazlık, termal denge ve adaptif profil yapısıyla bu pasif döngüleri destekler.

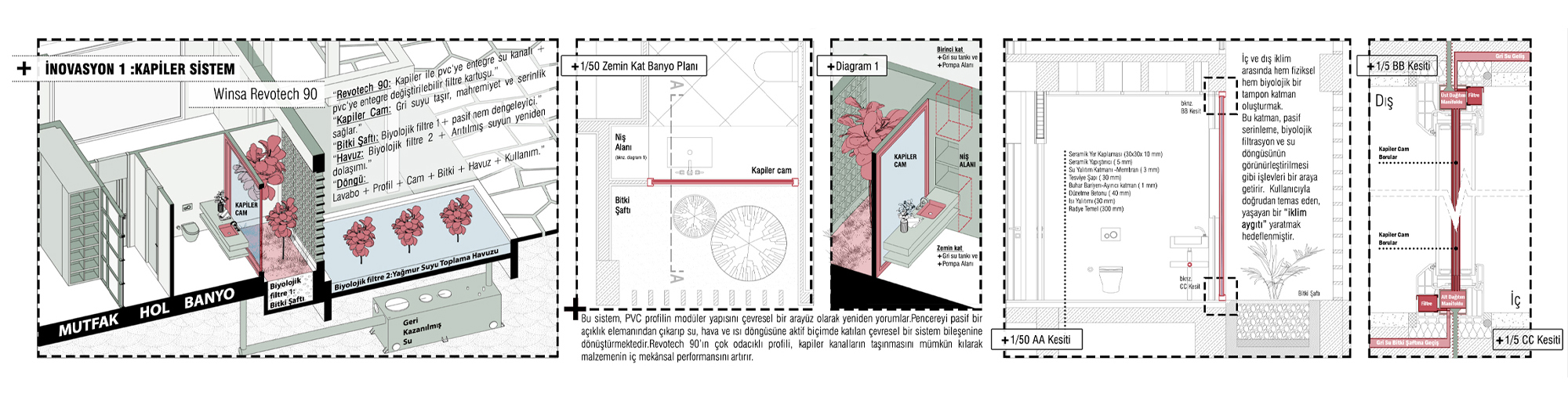

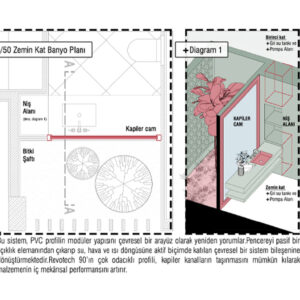

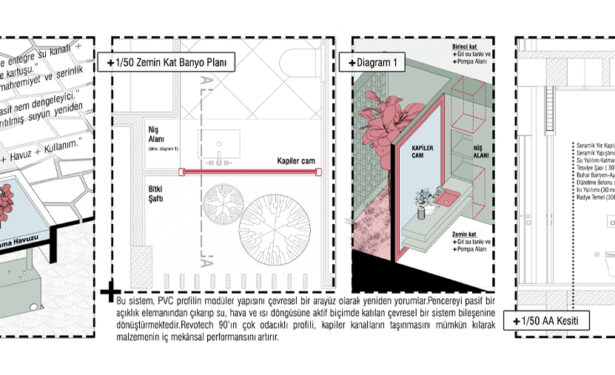

Kapiler cam sistemi, pencere tasarımına inovasyon getirerek; PVC doğramayı gri suyun döngüsü, pasif iklimlendirme sağlayan bir ekolojik arayüze dönüştürür. Bu sistem, Winsa Revotech 90 modelinin çok odacıklı profil yapısı, yalıtım ve dayanıklılık özelliklerinden yararlanarak gri suyun güvenli biçimde taşınmasını sağlar. Revotech 90 profil sistemi, profile gri suyun mikro ölçekte dolaşımına izin veren kapiler kanallar entegre edilerek yeniden tasarlanmıştır. Filtreleme görevindeki alt profil modülü, değiştirilebilir filtre kartuşu ile donatılmıştır ve servis kapağı, panelin iç yüzeyinde gizlidir; böylece estetik bütünlük korunur. Profilin yüksek sızdırmazlık kapasitesi, suyun kontrollü akışını ve cephe bütünlüğünü korur.

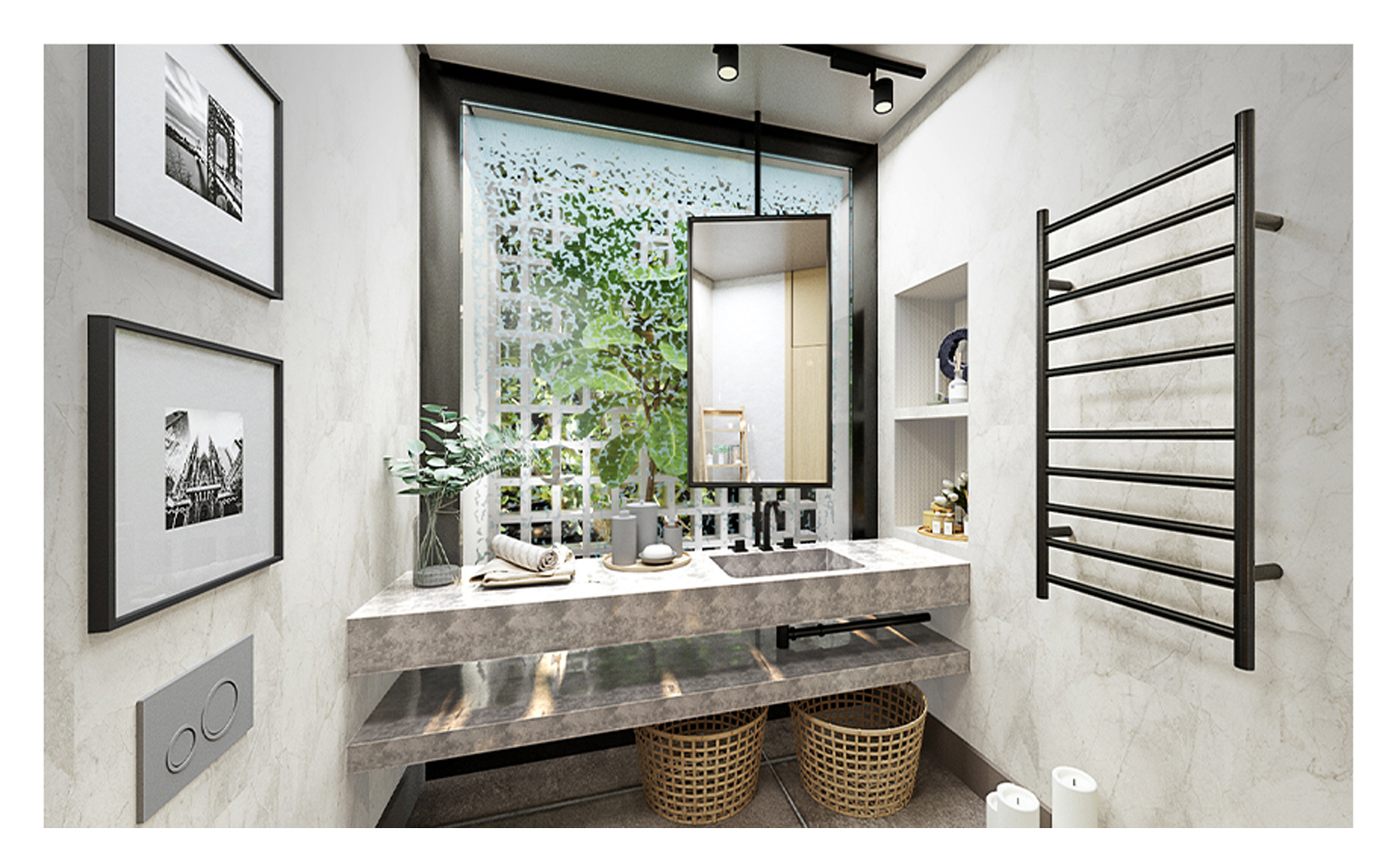

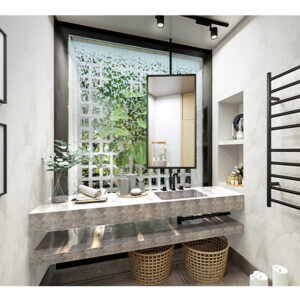

Gri su, lavabo ve duş çıkışından alınarak profil içindeki kapiler kanallar aracılığıyla cam yüzey boyunca ince bir film tabakası oluşturur. Bu film; cam yüzeyi opaklaştırarak mahremiyet sağlar, buharlaşma yoluyla pasif serinletme etkisi yaratır ve doğal nem dengesi kurar.

Alt kısımda toplanan su, profildeki çıkıştan bitkilendirilmiş şaft alanına iletilir. Bitki şaftından süzülen su, sedimantasyon havuzu ve sucul bitkilerle desteklenmiş yağmur suyu toplama alanına yönlendirilir. Bu aşamada su, son bir doğal filtreleme sürecinden geçerek yeniden kullanılabilir hâle gelir. Aynı zamanda bu havuz, döngünün görsel olarak tamamlandığı bir simgesel kapanış noktası oluşturur.

Sonuç olarak sistem; enerji gereksinimi düşük, bakım kolaylığı yüksek ve PVC uyumlu bir döngü önerir. Böylece pencere; mahremiyet, ısıl konforun düzenlenmesi, gri suyun geri kazanımı, nem ve mikroiklim dengesinin sağlanması gibi işlevleri aynı anda üstlenir.

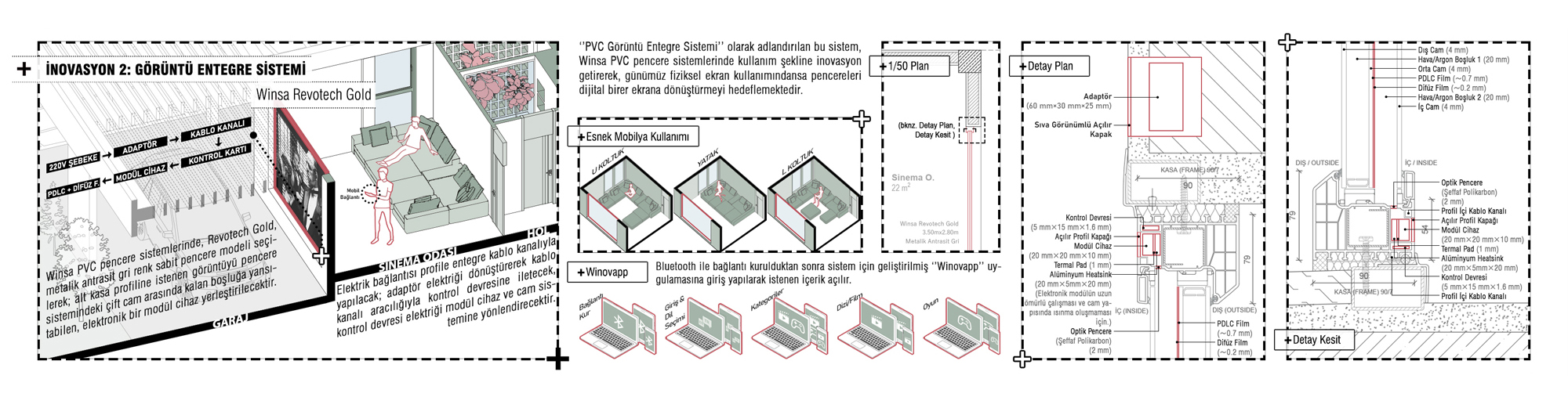

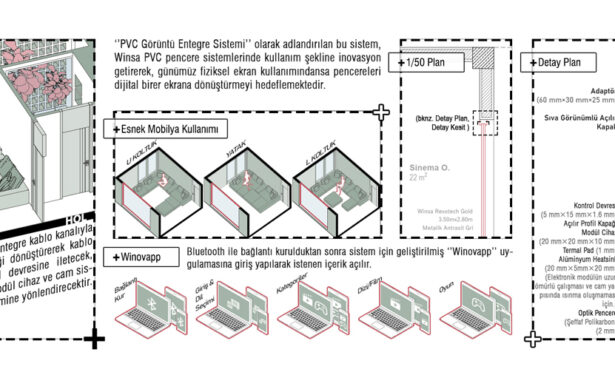

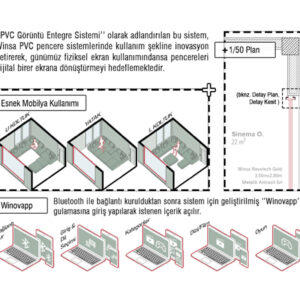

Gelişen teknoloji kullanımı ile kullanıcıyı akıllı sistemlere teşvik eden görüntü entegre sistemi doğrultusunda, 90 milimetre profil genişliği ile öne çıkan Winsa Revotech Gold modeli seçilerek alt kasa profiline, istenen görüntüyü pencere sistemindeki camlar arasına yansıtabilen, elektronik bir modül cihaz yerleştirilecektir. Bu sistem, Winsa PVC pencere sistemlerinde kullanım şekline inovasyon getirerek; pencereleri dijital birer ekran haline getirmeyi hedefler.

Sistemde lamine PDLC akıllı cam teknolojisi kullanılarak istenen görüntünün opak cam üzerinde görüntülenmesi sağlanacaktır. Cam gerektiğinde opak bir dijital ekran, gerektiğinde şeffaf pencere olarak çalışacaktır. PDLC film yüzeyine yansıyan görüntünün daha net ve homojen görünmesi için, üzerine difüz film uygulanacaktır.

Alt kasa profili içine görüntü yansıtıcı modül cihaz, cihazın cam yüzeyine ışığı yansıtabilmesi için üzerine optik pencere, Bluetooth ile veri bağlantısını sağlamak; bu sayede görüntü verisini alıp modül cihaza göndermek ve PDLC filmi açma-kapama kontrolünü yapmak için kontrol devresi entegre edilecektir.

Güç girişi duvar içine yerleştirilmiş 5V–12V DC adaptör ile sağlanacaktır. Elektrik bağlantısı profile entegre kablo kanalıyla yapılacak; adaptör, elektriği dönüştürerek kablolar aracılığıyla kontrol devresine iletecek, kontrol devresi elektriği cihaz ve cam sistemine yönlendirecektir.

Mimari estetik ve işlevselliğin gözetilmesi doğrultusunda, tüm elektronik bileşenler sistemin pencere doğraması içinde kalması; dışarıdan kablo ya da cihaz görünmemesi hedefleriyle profil içine gizlenmiş bir sistem olarak çalışacaktır. Sistem modüler olarak tasarlanıp “tak-çıkar” biçiminde yerleştirilecek; bakım ve değişim için servis erişimini mümkün kılacaktır.

Günümüzde hızla değişen kullanıcı ihtiyaç ve beklentilerini odağına alan Mobilya entegrasyonlu PVC pencere sistemi, özellikle küçük yaşam alanlarında pencere sistemine entegre esnek mobilya elemanları üreterek pencereleri kullanıcıyla etkileşime giren aktif bir yaşam bileşenine dönüştürmeyi hedefler. Bu bağlamda Winsa Dorado 76 profil sistemi, modüler ve taşınabilir bir pencere elemanı olarak yeniden tasarlanmıştır.

Profile entegre edilen hareketli pin sistemi sayesinde pencere, kullanıcı ihtiyacına göre masa, raf, seperatör, oturma birimi gibi farklı fonksiyonlara dönüşebilmektedir. Plywood paneller, profil üzerindeki hareketli pin sistemine takılarak farklı konumlarda sabitlenir.

Bu sistem, küçük yaşam alanlarında fonksiyonel esneklik sunarak alan verimliliğini artıran, estetik, modüler yapısıyla ihtiyaç anında tak-çıkar mantığıyla değiştirilebilen, pratik ve sürdürülebilir bir çözüm sunar.

Bu üç senaryo, pencere sistemlerinin geleceğine yeni bakış açıları kazandırır. Her biri, Winsa profil sistemlerinin potansiyelini hem enerji verimliliği ve teknoloji açılarından hem de mimari deneyimin içeriğine müdahale eden yenilikçi bir dil olarak genişletir. Winsa PVC sistemlerinin üretim ölçeği ve geri dönüştürülebilir yapısı, bu fikirlerin ekonomik, çevresel ve teknik açıdan uygulanabilirliğini destekler.

Tasarlanan yapı ve geliştirilen inovasyonların ürünü ‘’Winovate’’ Projesi, Winsa PVC pencere sistemlerini sürdürülebilir, akıllı ve esnek bir yapıya dönüştürerek insan ve dünya arasında çağdaş bir mimari arayüz kurmayı hedefler.
