VELUX Daylight Visualizer ile Gün Işığı Tasarımı

Gün ışığı, başka hiçbir malzemenin sağlayamayacağı bir mekan deneyimi yaratır ve sağlıklı, enerji etkin binalar üretebilmek için temel bir unsurdur. İyi bir gün ışığı tasarımı, binanın enerji tüketimini azaltırken; gününü ev, okul veya ofiste geçirecek kişilerin sağlığını, ruh halini, bilişsel yeteneklerini ve üretkenliğini olumlu yönde etkiler.

VELUX Daylight Visualizer, küçük ve büyük projelerde gün ışığı stratejileri hakkında bilinçli kararlar vermeyi kolaylaştırır. Yüksek kaliteli gün ışığı simülasyonları, projelerin “Binalarda Gün Işığı için Avrupa Standardı EN 17037” ile uyumluluğunu değerlendirmek için idealdir ve tasarım aracı olarak tercih edilen BIM/CAD yazılımıyla tamamen uyumludur.

Binalarda gün ışığı nasıl ölçülür ve değerlendirilir?

Aydınlık ve parlaklık

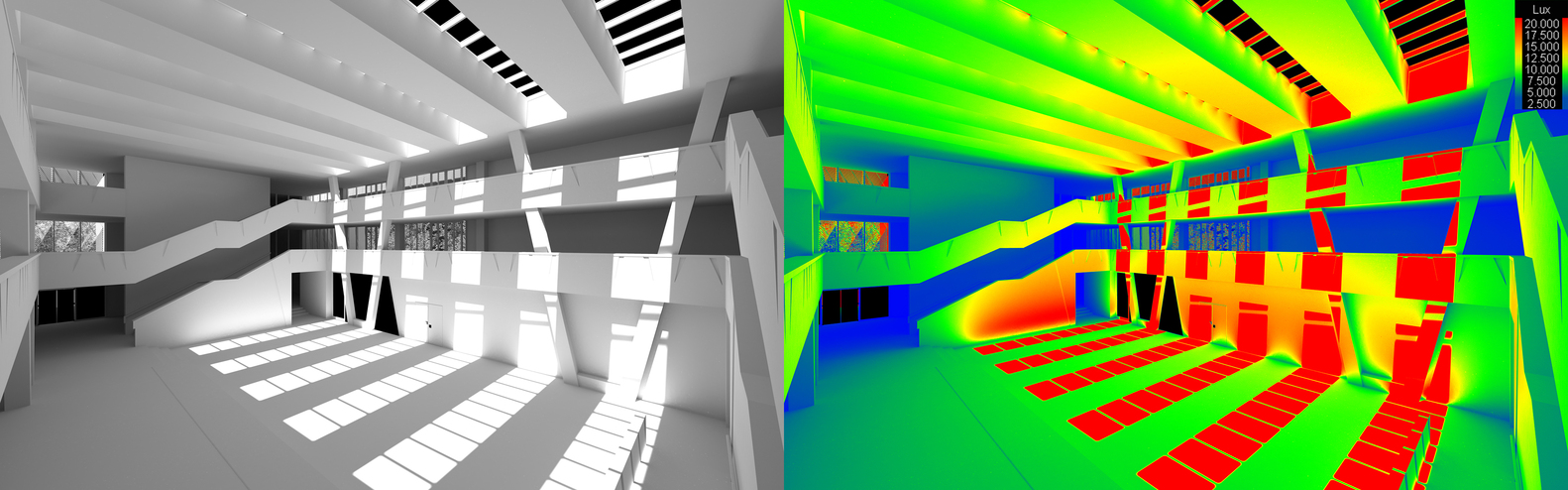

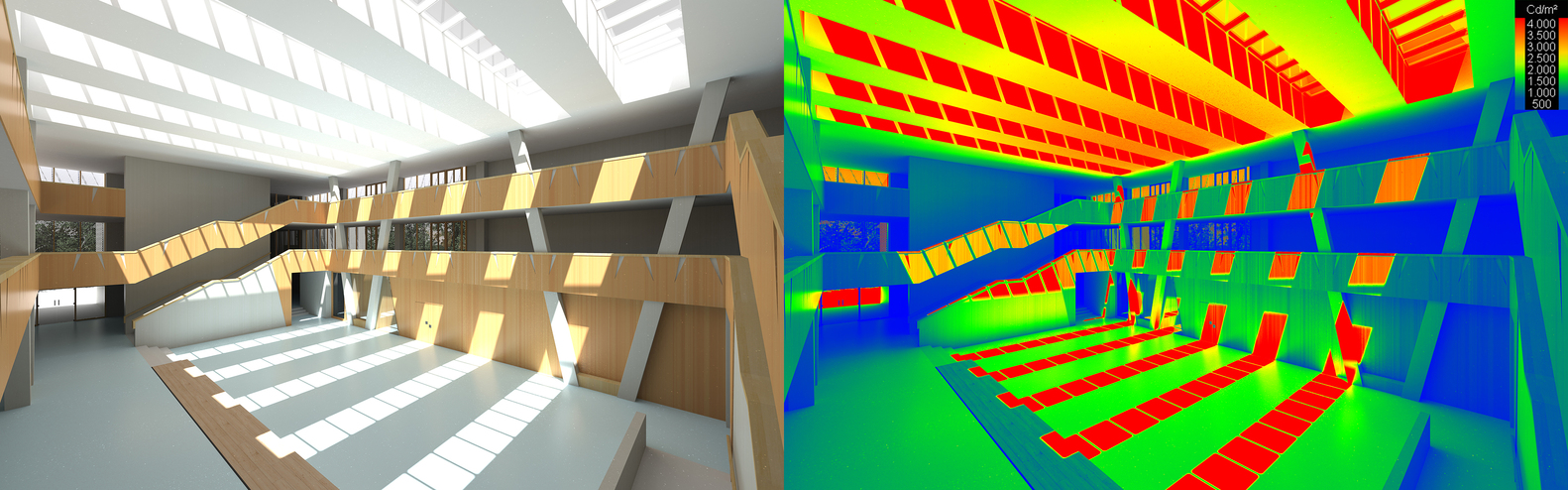

Gün ışığı, benzer görünen ancak karıştırılmaması gereken “aydınlık” ve “ parlaklık” ile ölçülebilir. Aydınlık, yüzey üzerine alınan ışık miktarının ölçüsüdür ve lux (lüks = lumen / m²) cinsinden ifade edilir. Parlaklık, bir yüzeyden yansıyan veya yayılan ışık miktarının ölçüsüdür ve cd/m² cinsinden ifade edilir. Aşağıdaki görsel, bir okul projesindeki avlu alanı için veri görselleştirmesi tekniği (false colour mapping) uygulanarak aydınlık ve parlaklık durumlarını gösteriyor.

Aydınlatma simülasyonları, iç mekanda bulunacak gün ışığı miktarının yanı sıra gün ışığının mekandaki dağılımını ve homojenliğini değerlendirmek için kullanılır ve bir çalışma düzlemi yüksekliğinde hesaplamalar yapılır. Örneğin; daha çok oturmak için kullanılacak mekanlarda 80-90 cm yüksekliğinde, ayakta vakit geçirilecek alanlarda 170-180 cm yükseliğinde ölçüm yapılmalıdır.

Parlaklık simülasyonları, parlama ve görsel rahatsızlık riskini değerlendirmek için kullanılır ve odanın kullanım alanları, insanların bulunacağı konumlar ve bakış yönleri için hesaplanır.

Gün ışığı faktörü (Daylight factor, DF)

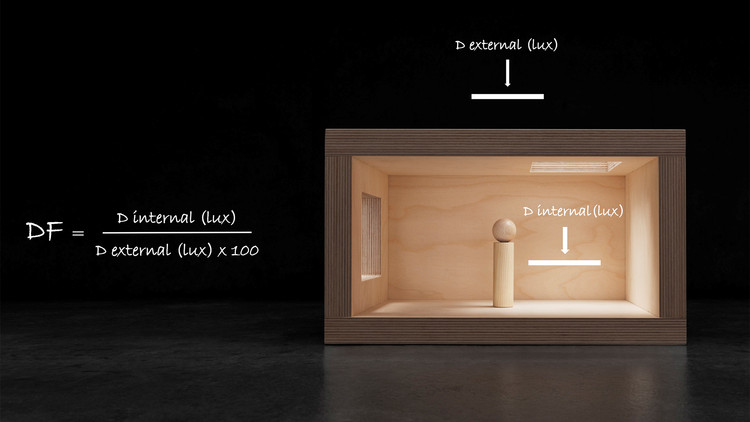

Gün ışığı faktörü (DF) gökyüzünden gelen ışığın, yatay düzlem üzerinde oluşturduğu aydınlık miktarına oranını gösteren değer olarak ifade edilir. Gün ışığı faktörü, yapıya tasarım ile görsel konfor ve sağlıklı yaşam imkanı kattığından büyük bir öneme sahiptir ve yapının mülk değerini olumlu ya da olumsuz yönde etkileyebilir.

Gün ışığı simülasyon araçları neden önemlidir?

Yapılarda gün ışığının varlığını ve kalitesini etkileyen farklı etkenler vardır. İklim, coğrafik konum (enlem), bina geometrisi gibi faktörler iç mekandaki gün ışığı miktarı ve dağılımı üzerinde büyük bir etkiye sahiptir. Daylight Visualizer gibi gün ışığı simülasyon araçları, bu karmaşıklığı kolaylıkla ele alabilir ve bir binanın gün ışığı performansını önceden, doğru bir şekilde tahmin edebilir.

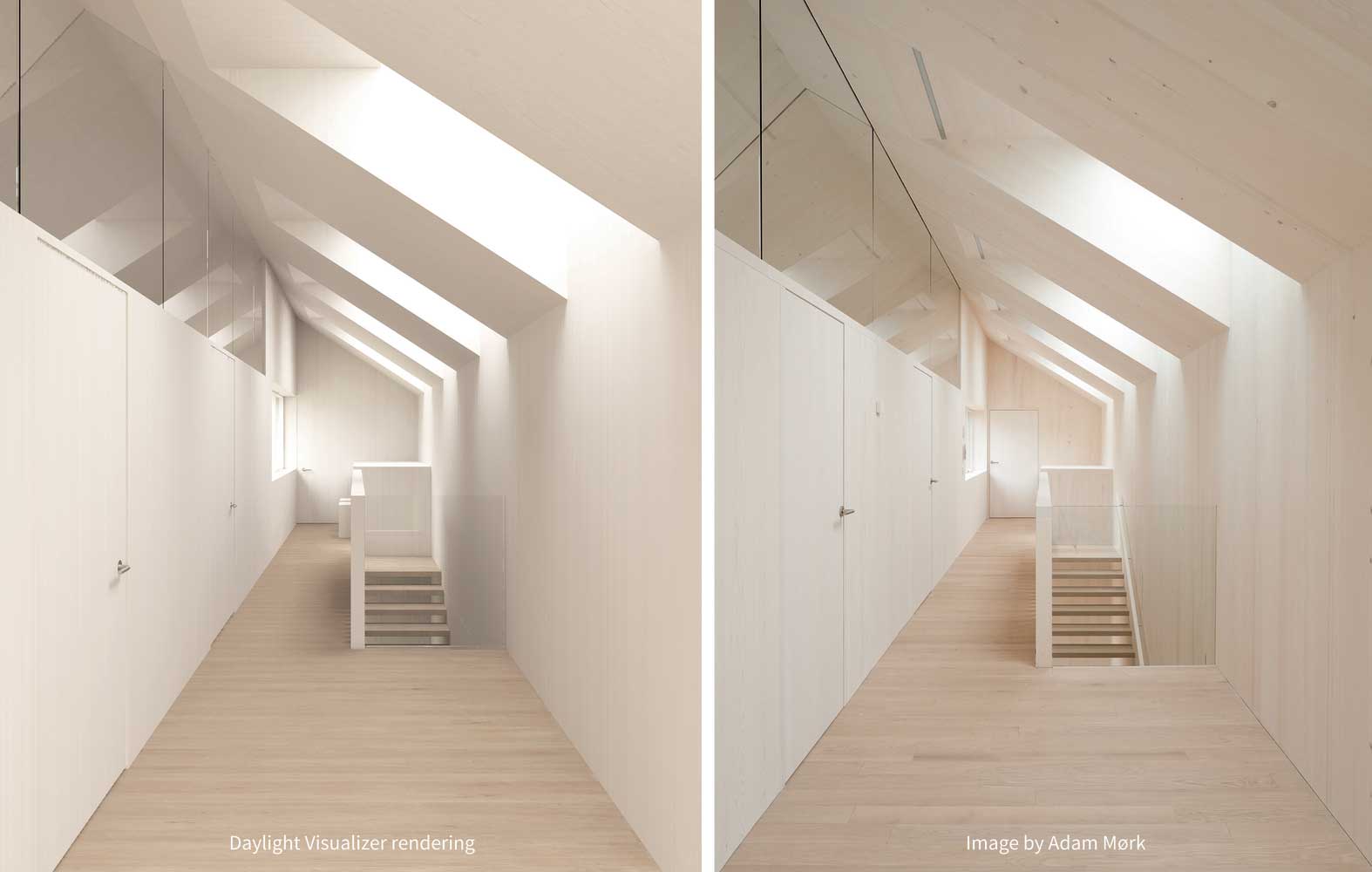

VELUX Daylight Visualizer programı, gün ışığı koşullarının öncesi ve sonrası karşılaştırmalarını sağlayarak kullanıcının iç mekanlardaki gün ışığı seviyelerini doğru bir şekilde simüle etmesine ve ölçmesine imkan tanımaktan; dakikalar içinde basit 3D modeller oluşturmaya ve raporlar elde etmeye kadar birçok benzersiz işleve sahip binalardaki gün ışığı koşullarının analizi için profesyonel bir simülasyon aracıdır.

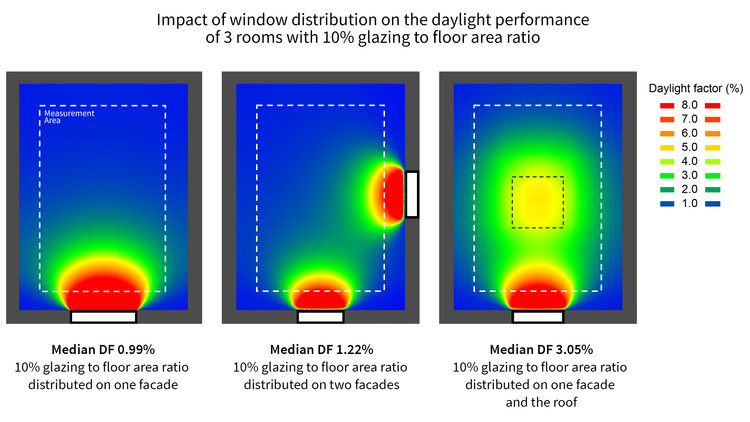

Aşağıdaki görsel, cam alanı / toplam kapalı alan oranı %10 olan bir odanın gün ışığı performansının, pencere dağılımına bağlı olarak nasıl değiştiğini gösteriyor. Birinci görselde cephede tek pencere, ikinci görselde cephede iki pencere, üçüncü görselde ise cephede bir pencereye ek olarak bir çatı penceresi de kullanılıyor. Üçüncü koşuldaki odanın, ilk odadan üç kat yüksek bir medyan gün ışığı faktörüne sahip olduğu görülüyor.

Sezgisel iş akışı ve raporlama

VELUX Daylight Visualizer program ile dakikalar içinde sıfırdan 3B modeller oluşturulabilir veya mevcut 3B projeleri BIM/CAD yazılımından direkt olarak içeri aktarılabilir.

Yeni raporlama sistemi, kullanıcı tanımlı gün ışığı ölçüm bölgeleri ile otomatik raporlar oluşturmayı ve Binalarda Gün Işığı için Avrupa Standardı EN 17037 ile uyumluluğu değerlendirmeyi ve belgelemeyi mümkün kılıyor. Kullanıcılar kendi seçtikleri gün ışığı ölçüm bölgelerine (çalışma düzlemleri) göre otomatik raporlar oluşturabiliyor.

VELUX Daylight Visualizer hakkında daha detaylı bilgi almak ve program indirmek için…
